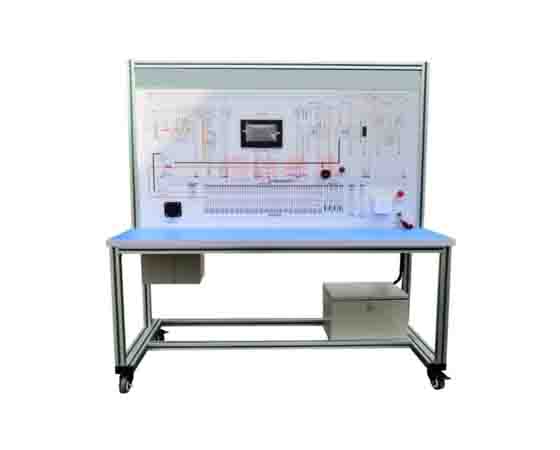

新能源汽車動力電池及其管理系統實訓臺保留了原車的功能，如充放電管理、接觸器控制、功率控制、電池異常狀態報警和保護、荷電狀態/荷電狀態計算、自檢和通信功能等,下面小編為您詳細介紹!

　　功能

　　1.動力電池管理系統(BMS)具有無源均衡功能，6路電子開關控制保護(單次斷開、短路、過壓、欠壓、過流和過溫)，與充電器控制器局域網(CAN)通信，通過BMS控制車載充電器工作，估計充電狀態等。

　　2.該實訓臺充分顯示動力電池組充放電工作原理圖，低壓控制電路配有檢測端子，可直接檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

　　3.動力電池采樣線保留了原車的功能，如連接電池管理控制器和電池信息采集器，實現兩者之間的通信和信息交換。

　　4.該實訓臺配有車載充電器和標準交流充電座，充電器通過CAN協議與BMS通信，并按照原車輛控制模式完成真正的充電操作。

　　5.該實訓臺由平臺和教學板組成，平臺水平放置，安裝原始車輛零件，四個自鎖腳輪裝置安裝在訓練平臺的底部。

　　6.安裝原車儀表，觀察充放電過程等各種參數，保留了原車儀表的功能、動力電池組充放電過程的控制邏輯和主要部件參數的變化規律。

　　7.該實訓臺是由原車電池管理系統由電池管理控制器、電池信息采集器和動力電池采樣線組成。

　　8.該實訓臺配備智能故障設置和評估系統，故障點主要設置在低壓控制電路中，以保證高壓系統的安全和培養真正的汽車故障處理能力。

　　9.該實訓臺借助智能開關，充電和放電過程的控制邏輯可以在多媒體顯示終端上再現。

　　10.動力電池組配有機械維護開關，拔出機械維修開關后，可以打開上蓋進行觀察。

　　11.支持培訓說明，包括系統工作原理、培訓主題、故障設置和排除等。

　　12.該實訓臺為駕駛和其他系統培訓平臺提供高壓電源，原車輛用電纜連接，保留原車輛的連接方式。

　　13.動力電池組配有機械維護開關，拔出機械維修開關后，可以打開上蓋進行觀察。

　　14.它的主要部件安裝在實訓臺上，保留原車的電氣連接方式，切斷電源后，可輕松拆卸和組裝，對線束和電器進行拆裝培訓，掌握高壓系統部件拆裝和安全保護的要點。

　　15.該實訓臺配有卸載負載，通過放電線性電阻模擬真實車輛的放電過程，可以選擇放電電流。

　　16.電池信息采集器保留了原車的功能，如電池電壓采樣、溫度采樣、電池均衡、采樣線異常檢測等。

　　17.電池管理系統保留了原有的車輛功能，如主動平衡功能、開關控制保護(單次斷開、短路、過壓、欠壓、過流和過熱)、與充電器控制器局域網的通信、通過電池管理系統控制車載充電器的運行、估計充電狀態等。

　　18.該實訓臺配有12V輔助電源接地機械開關，可快速切斷系統的高低壓電源。

　　19.動力電池組內部可以設置實際故障，包括充電繼電器、放電繼電器、預充電繼電器、高壓聯鎖等故障，通過正確的檢測操作和故障排除操作可以排除相應的故障。

　　20.支持嵌入式多功能網絡虛擬儀器檢測各種數據。

　　22.整個動力電池系統和重要系統的動靜態信號參數(如能量監控屏、電池總電壓、電池總電流、各繼電器工作狀態等)，)可通過原車儀表或多媒體顯示終端顯示。

　　23.該實訓臺配有檢測站，允許學生測量單節電池的電壓和電流等參數，測量位置應設置透明丙烯酸保護，并在測量位置標注檢測部件的名稱。

　　24.它可以模擬和設置動力電池和電池模塊的常見故障，如單體電池電壓過高、單體電池電壓過低、電池溫度過高等，并通過正確的檢測操作和故障排除操作消除相應的故障。

　　以上內容就是介紹的動力鋰電池系統實訓臺：http://m.z9kh8.cn/xb-dc/740.html，希望對訂購電池管理系統實訓臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
