同廠家的電動車，所使用的電機型號和電機種類是不同的，有的是用三相永磁交流同步電機，有的是用三相感應交流異步電機，就是同一廠家，不同年代，所使用的電機型號 、電機類型也是不同的。

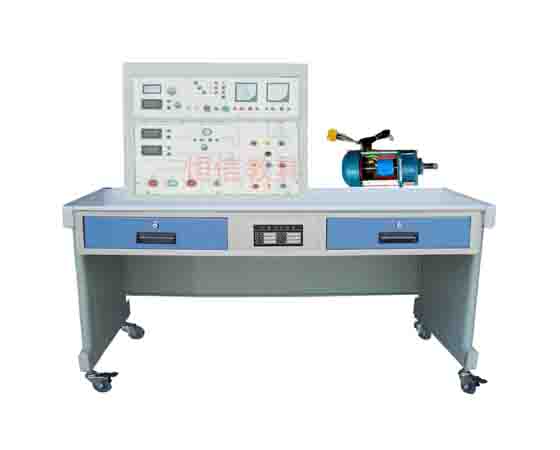

　　為了突出重點，新能源電動車電機結構和電機工作原理實訓箱選取新能源車廠家常用的交流永磁同步電機和異步電機，對它的結構組成，工作原理，進行展示和運行，充分體現電動機和發電機之間的角色互換，配套虛擬仿真軟件一套，下面由小編為您詳細介紹!

　　配置要求

　　新能源電機結構和電機工作原理實訓箱選用36V低壓電機安全可靠又可完成相關實驗，36v交流永磁同步電機和交流異步電機實驗，采用開放式設計更換轉子方式，可觀察定子和轉子的結構，做結構認知。

　　對所選用的電機，進行拆解 ，充分展示其內部結構，由“實物拆解組成。

　　1.鋁合金箱體1個;

　　2.電源系統1套;

　　3.電源開關1個;

　　4.電源指示燈1個;

　　5.彩色噴繪面板1塊。帶原理圖及檢測端子，可以檢測電動機各個相線電壓電阻都留等參數;

　　6.交流異步電機定子1個;

　　7.交流異步電機轉子1個;

　　8.永磁同步電機轉子1個;

　　9.電壓表電流個1個;

　　10.可調交流電源1個;

　　11.交流電壓調節旋鈕1個;

　　12.交流電頻率調節旋鈕1個;

　　13.電機控制開關1個;

　　14.模擬點火開關1個;

　　15.能量回收開關1個;

　　16.能量回收指示燈1個;

　　17.電機儲能輪1個;

　　18.實訓指導書1本;

　　19.新能源電動機教學軟件1套;

　　實現功能要求

　　1.了解常用永磁同步電機和異步感應電機的結構組成和特點：永磁同步電機由帶有線圈的定子、永磁體轉子、鼠籠式轉子、和電機殼體組成;

　　2.按面板上繪制的電機連線圖，連接電機和電源;電機上電作為電動機功能運行演示，給永磁同步電機上電運轉，通過調整控制器上的調速旋鈕，控制電機的轉速，改變其正反轉開關位置，觀察其旋轉方向的變化;給異步感應電機上電，通過調整正異步電機調速器控制其轉速與輸出扭矩，改變其正反轉開關位置，觀察其旋轉方向的變化;

　　3.電機斷電，儲能輪慣性運行轉變為發電機功能演示：分別將兩個運轉中的電機斷電，使其依靠慣性繼續運轉，此時已經沒有了動力源，此時高速運轉的轉子，通過氣固有的磁性切割定子線圈，使其產生感應電壓，把能量回收指示燈點亮，轉速越高，能量回收指示燈越亮;

　　4.驅動電機測試臺通過觀察面板上的交流電壓表數值變化，看其和轉速以及輸出力矩的關系;

　　5.通過以上實驗，驗證結論：對于電機而言，改變頻率會改變其轉速，改變電壓會改變其輸出扭矩;

　　新能源電動機教學軟件功能

　　場景采用3D實時渲染技術，同時支持pc模式和AR虛擬現實及AR交互模式，可實現場景內360度旋轉，可實時通過鼠標或交互3D定位手柄與場景進行交互操作。軟件操作場景可以進行360度沿軸線方向任意翻轉，亦可實現場景平移功能。軟件適用于各類院校的新能源汽車相關專業。為職業院校解決了學生實訓機會少，教學互動不足、實訓課程不足、過程評價缺乏、學生技能水平難以提高等重要難題。主要功能：

　　①零件展示功能：以新能源汽車專用電機實物1:1建模在3D環境展示整體結構;

　　②零件展示功能：3D環境展示各零部件結構及功能介紹;

　　③驅動原理演示功能：在3D環境下搭建控制器驅動電路包括igbt模型，電源模型，電動機模型，通過射線等特效動態演示控制器驅動電動機工作原理;

　　技術參數要求

　　1.工作電壓AC220V,DC12V,DC5V;

　　2.箱體尺寸550*440*220mm;

　　3.重量8KG;
